Led-driverit

Vakiovirtaohjaimet teholedeille

Led-driverilla poistuu vastuksien kanssa sählääminen ja tehon polttaminen lämpönä ilmaan. Driverin sisäänmenojännitteen heilahtelu ei vaikuta ledin virtaan, esim. akkukäytössä jännite voi olla alle 12V tai jopa yli 14V riippuen akun varauksesta tai latausjännitteestä, samoin esim. aurinkosähköllä, stabiloimattomalla verkkolaitteella jne. Led-driver antaa aina vakiovirran ledille. Drivereita on pienjännitekäyttöön (6-30 V sisäänmenolla) sekä verkkovirralle (100-240 V AC). Nyt myös verkkovirralle himmennettäviä drivereita. .



Led-drivermodulit ovat itserakentajille tarkoittuja monikäyttöisiä drivereita, virrat 350 mA, 500 mA, 700 mA, 1000 mA ja 1400 mA. Vakiovirtadriver kaikilla herkuilla. Systeemin käyttöjännite voidaan valita led-määrän mukaan 9-30V. Sisäänmenevä jännite on oltava vähintäin ledien yhteenlaskettu kynnysjännite + vähintäin 3 V. Driverit ovat säädettäviä, joten nyt voit himmentää teholedit ja teholedvalaisimet helposti. Himmennys toteutettavissa usealla eri tekniikalla: lisäämällä potentiometrin (tulee tarvittaessa optiona mukaan), syöttämällä ohjausjännitettä 0-10 V tai ajamalla 200 Hz-1kHz PWM-signaalia driveriin sisään (saatavana optiona). PWM-signaali voidaan ottaa myös erilaisista ohjausmoduuleista, esim. uusi RGB-ohjain alhaalla.  Kytkennät löydät driverien kuvan alapuolelta aukeavista lisäkuvista.

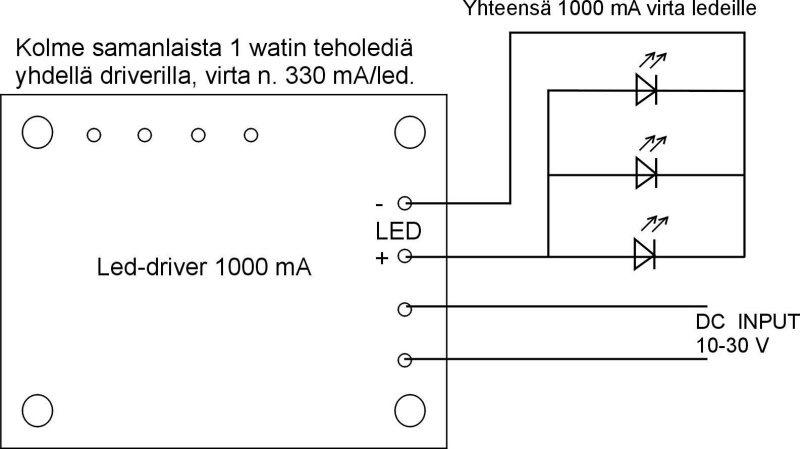

Drivereilla voidaan tehdä myös rinnankytkentä, esim. 1000 mA:n driver ohjaa 3 kpl 1 watin teholediä jopa alle 10 voltin jännitteellä. Himmennysohjeet ja muut kytkennät löytyvät lisäkuvissa, ks. kuvasarjat driverien yhteydessä. Kuvissa esitetyt ominaisuudet toimivat kaikissa mallisarjan drivereissa, 350, 500, 700, 1000 ja 1400 mA, vaikka useimmiten on kuvattu 350 mA:n versiota. 1400 mA:n drivereissä huomioitavaa sisäänmenojännitteen napaisuus. Drivereita voidaan kytkeä rinnakkain, jolloin saadaan drivereiden yhteenlaskettu vakiovirta, esim. 2 kpl 1400 mA:n driveria rinnakkain = 2800 mA ulos.

Säädettäviä drivereita on myös 1-10 voltin ohjausjännitteellä säädettävät tuotteet. Voit käyttää sähkökalustesarjasi 1-10 V säätimiä ja liittää niihin himmentimen ohjaamaan esim. teholedvalaisimia.

Toinen versio säädettävistä drivereista on triac-himmentimellä säätyvä malli. Säätimeksi sopii tavallinen hehkulampuille tarkoitettu verkkovirralla toimiva himmennin.

Nyt saatavana myös himmennettävä 700 mA:n driver, jota voi ohjata painokytkimellä tai kauko-ohjaimella.



!
1-2 days
Paino: g

1 W led-driver 350 mA

Puolivalmiste, moduli 1W teholedeille. Syöttöjännite sisään n. 6-13V, ulostulojännite säätyy automaattisesti ledin kynnysjännitteen mukaisesti antaen ledille n. 350 mA. Tarkoitettu yhdelle 1 watin teholedille. Esimerkiksi aurinkosähköjärjestelmiin erittäin kätevä, ei mitään vastusten kanssa pelaamista. Kun käytettävissä on 230 V ja haluat kytkeä useamman teholedin samaan paikkaan tai haluat 3 watin ledejä, käytä järeämpiä drivereita.



1-2 days
Paino: g

Led-driver 700 mA paneelissa + IR-kauko-ohjain

Himmennin paneelissa kauko-ohjaimella, sopii 3 watin teholedeille. Led-driver, jonka sisäänmenojännite voi olla 12-24 VDC. Antaa ledeille vakiovirran n. 600-700 mA. 24 voltilla voit ohjata jopa 1-7 lediä, 12 voltilla 1-3 lediä. Driverin piirilevyllä on myös PWM-ulostulo, jolla voi ohjata sisäänrakennetulla led-driverilla varustettuja led-valaisimia tai muita drivereita, joissa on vastaavasti PWM-sisääntulo. Kauko-ohjaimessa pikanäppäimet 25, 50, 75 ja 100 %:n tehoille. Lisäksi neljä itseohjelmoitavaa kirkkautta voi tallentaa pikanäppäimiin (näppäimet 1-4). Paneelin yläosaan pitää olla kauko-ohjaimella näköyhteys (infrapuna). Kauko-ohjaimessa on myös ns. "slow off" eli pehmeä ja viivästetty sammutustoiminto. Laite toimii sekä nupista että kauko-ohjaimesta ilman erityistä valintaa. Alkuperäinen kirkkauden asetus säilyy muistissa sammutuksen jälkeen. Hyvin pienelle teholle säätö kannattaa aina tehdä  kauko-ohjaimella välttyäkseen pieniltä väreilyltä, joka on mekaaniselle potentiometrille (nuppisäätö) tyypillistä pienillä virroilla. Asennusohjeita: Käytettäessä normaalia koje- tai jakorasiaa, asennetaan rasia 32 mm syvemmälle ja himmentimen mukana tuleva asennuspohja ruuvataan "korokerenkaaksi". Tämä siksi, että driverin piirilevy ei mahdu tavallisen kojerasian sisään. Paneelin mitat:  87 x 87 mm, korkeus ilman nuppia n. 20 mm. Asennuspohjan mitat: 85 x 85 mm, korkeus 32 mm. Kauko-ohjaimen mitat : 82 x 32 x 6 mm, paristo 2025.
1-2 days
Paino: g

Led-driver 350 mA paneelissa + IR-kauko-ohjain

Himmennin paneelissa kauko-ohjaimella, sopii 3 watin teholedeille. Led-driver, jonka sisäänmenojännite voi olla 12-24 VDC. Antaa ledeille vakiovirran n. 300-350 mA. 24 voltilla voit ohjata jopa 1-7 valkoista lediä, 12 voltilla 1-3 lediä. Driverin piirilevyllä on myös PWM-ulostulo, jolla voi ohjata sisäänrakennetulla led-driverilla varustettuja led-valaisimia tai muita drivereita, joissa on vastaavasti PWM-sisääntulo. Kauko-ohjaimessa pikanäppäimet 25, 50, 75 ja 100 %:n tehoille. Lisäksi neljä itseohjelmoitavaa kirkkautta voi tallentaa pikanäppäimiin (näppäimet 1-4). Paneelin yläosaan pitää olla kauko-ohjaimella näköyhteys (infrapuna). Kauko-ohjaimessa on myös ns. "slow off" eli pehmeä ja viivästetty sammutustoiminto. Laite toimii sekä nupista että kauko-ohjaimesta ilman erityistä valintaa. Alkuperäinen kirkkauden asetus säilyy muistissa sammutuksen jälkeen. Hyvin pienelle teholle säätö kannattaa aina tehdä  kauko-ohjaimella välttyäkseen pieniltä väreilyltä, joka on mekaaniselle potentiometrille (nuppisäätö) tyypillistä pienillä virroilla. Asennusohjeita: Käytettäessä normaalia koje- tai jakorasiaa, asennetaan rasia 32 mm syvemmälle ja himmentimen mukana tuleva asennuspohja ruuvataan "korokerenkaaksi". Tämä siksi, että driverin piirilevy ei mahdu tavallisen kojerasian sisään. Paneelin mitat:  87 x 87 mm, korkeus ilman nuppia n. 20 mm. Asennuspohjan mitat: 85 x 85 mm, korkeus 32 mm. Kauko-ohjaimen mitat : 82 x 32 x 6 mm, paristo 2025.
1-2 days
LD3350
Paino: g

Led driver 3350

Vakiovirtamuuntaja 1 Watin teholedeille. Antovirta 350 mA, 1-3 ledille. Kätevä koko, mitat 40 x 45 x 20 mm. Ensiöjännite 100-240 V AC.

Ledit kytketään sarjaan napaisuudesta huolehtien. Ks. asennuskuva lisäkuvista.

1-2 days
LD6350
Paino: g

Led driver 6350 himmennysoptiolla

Vakiovirtamuuntaja 1 Watin teholedeille. Antovirta 350 mA, 1-6 ledille. Kätevä koko, mitat 86 x 44 x 26 mm. Ensiöjännite 100-240 V AC. Driveriin voidaan kytkeä 100 kohm:in potentiometri, jolla saadaan säädettyä virta lähes nollasta täyteen virtaan (n. 20-350 mA). Potentiometri ja nuppi lisävarusteena. Driverin himmennystä voidaan ohjata myös ulkopuolisella 0-10 V ohjausjännitteellä.

Ledit kytketään sarjaan napaisuudesta huolehtien. Ks. asennuskuva lisäkuvista.

1-2 days
LD3700
Paino: g

Led driver 3700 himmennysoptiolla

Vakiovirtamuuntaja 3 Watin teholedeille. Antovirta 700 mA, 1-3 ledille. Kätevä koko, mitat 86 x 44 x 26 mm. Ensiöjännite 100-240 V AC. Driveriin voidaan kytkeä 100 kohm:in potentiometri, jolla saadaan säädettyä virta lähes nollasta täyteen virtaan (n. 20-700 mA). Potentiometri ja nuppi lisävarusteena. Driverin himmennystä voidaan ohjata myös ulkopuolisella 0-10 V ohjausjännitteellä. (kuvassa 350 mA driver, uusi kuva tulossa)

Ledit kytketään sarjaan napaisuudesta huolehtien. Ks. asennuskuva lisäkuvista (tulossa)

1-2 days
Paino: g

Led-driver himmennysoptiolla 350 mA

Led-driver-moduli, vakiovirtasyöttö 350 mA. Säädettävissä kolmella tavalla: potentiometrillä, 0-10 voltin jännitesyötöllä tai PWM-signaalilla. Modulit ovat täysin valmiita, mutta ilman liitäntäjohtoja. Johtimien paikat merkitty kutakin käyttöä varten. Jos tarvitset valmiin johdotuksen (et halua juotostöitä) asiasta sovittava etukäteen, himmennystapa, johtimien pituudet jne.. Max. syöttöjännite 30 VDC tai AC, kytkettävä led-määrä riippuu käyttöjännitteestä. 12 voltilla 1-2 lediä sarjaan, yli 24 voltilla max. 5 lediä.  Mitat: 43 x 33 mm, korkeus 12 mm.
1-2 days
Paino: g

Led driver himmennysoptiolla 500 mA

Led-driver-moduli, vakiovirtasyöttö 500 mA. Säädettävissä kolmella tavalla: potentiometrillä, 0-10 voltin jännitesyötöllä tai PWM-signaalilla. Modulit ovat täysin valmiita, mutta ilman liitäntäjohtoja. Johtimien paikat merkitty kutakin käyttöä varten. Jos tarvitset valmiin johdotuksen (et halua juotostöitä) asiasta sovittava etukäteen, himmennystapa, johtimien pituudet jne.. Max. syöttöjännite 30 VDC tai AC, kytkettävä led-määrä riippuu käyttöjännitteestä, esim. 12 voltilla 1-2 lediä sarjaan, yli 24 voltilla max. 5 lediä. Mitat: 43 x 33 mm, korkeus 12 mm.
1-2 days
Paino: g

Led-driver himmennysoptiolla 700 mA

Led-driver-moduli, vakiovirtasyöttö 700 mA. Säädettävissä kolmella tavalla: potentiometrillä, 0-10 voltin jännitesyötöllä tai PWM-signaalilla. Modulit ovat täysin valmiita, mutta ilman liitäntäjohtoja. Johtimien paikat merkitty kutakin käyttöä varten. Jos tarvitset valmiin johdotuksen (et halua juotostöitä) asiasta sovittava etukäteen, himmennystapa, johtimien pituudet jne.. Max. syöttöjännite 30 VDC, kytkettävä led-määrä riippuu käyttöjännitteestä. 12 voltilla 1-2 lediä sarjaan, 24 voltilla max. 5 lediä. Mitat: 43 x 33 mm, korkeus 12 mm.
1-2 days
Paino: g

Led-driver himmennysoptiolla 1000 mA

Led-driver-moduli, vakiovirtasyöttö 1000 mA. Säädettävissä kolmella tavalla: potentiometrillä, 0-10 voltin jännitesyötöllä tai PWM-signaalilla. Modulit ovat täysin valmiita, mutta ilman liitäntäjohtoja. Johtimien paikat merkitty kutakin käyttöä varten. Jos tarvitset valmiin johdotuksen (et halua juotostöitä) asiasta sovittava etukäteen, himmennystapa, johtimien pituudet jne.. Max. syöttöjännite 30 VDC tai AC, kytkettävä led-määrä riippuu käyttöjännitteestä. 12 voltilla 1-2 lediä sarjaan, yli 24 voltilla max. 5 lediä. Mitat: 43 x 33 mm, korkeus 12 mm.
1-2 days
Paino: g

Led driver himmennysoptiolla 1400 mA

Led-driver-moduli, vakiovirtasyöttö 1400 mA. Säädettävissä kolmella tavalla: potentiometrillä, 0-10 voltin jännitesyötöllä tai PWM-signaalilla. Modulit ovat täysin valmiita, mutta ilman liitäntäjohtoja. Johtimien paikat merkitty kutakin käyttöä varten. Jos tarvitset valmiin johdotuksen (et halua juotostöitä) asiasta sovittava etukäteen, himmennystapa, johtimien pituudet jne.. Max. syöttöjännite 30 VDC, (napaisuus huomioitava). Kytkettävä led-määrä riippuu käyttöjännitteestä, esim. 12 voltilla 1-2 lediä sarjaan, yli 24 voltilla max. 5 lediä. Mitat: 43 x 33 mm, korkeus 12 mm. Katso kytkennät lisäkuvista.
1-2 days
Paino: g

RGB-pic-ohjain + 3 x led-driver 350 mA -kit

Paketti RGB-teholedin tai kolmen erillisen (pun, sin, vihr) teholedin ohjaukseen. Näillä moduleilla teet upean värinvaihtoefektin. Pic-prosessori ohjaa näyttävästi eri värejä, koko systeemi ilman etuvastuksien sovittelua tai grillausta. Käyttöjännite 9-15 V. Paketissa on RGB-ohjain painonappeineen, ohjelmalista ja kolme 350 mA:n led-driveriä. Kytkentäohjeen löydät kuvanippua klikkaamalla. Tähän sopii RGB-teholed tai erilliset väriledit, ja sopivat virtalähteet löytyvät täältä, esim. 12 V 1.5A. Virrankulutus koko paketille jää enimmilläänkin alle 1.1 A.
1-2 days
Paino: g

RGB-PWM-ohjainmoduli

PIC-prosessorilla toteutettu RGB-moduli. Modulin mitat n. 50 x 30 x 22 mm. Ohjelmien vaihto kahdella painonapilla (tulevat mukana). Prosessoriin on tallennettu parikymmentä erilaista värinvaihto-ohjelmaa, rauhallisesta säkenöivään. Viitteellinen ohjelmalista tulee modulin mukana. Kaikkiaan 16.7 miljoonaa värisävyä. Ulostulo PWM-muodossa. Käyttöjännite 8-15 V. Virrankesto > 3A / kanava. Moduliin kytkettäville ledeille laitetaan etuvastukset käyttöjännitteen mukaisesti, max. ulostulojännite = käyttöjännite. Ks. kytkentäohje lisäkuva.
1-2 days
1_10V_350
Paino: g

Led-driver 1-10 V ohjaukselle, 350 mA, 28 W

Suoraan verkkovirtaan tuleva driver toimii yhtä hyvin myös ilman himmennystä, mutta voit käyttää sähkökalustesarjasi 1-10 voltin säädintä ja liittää tämän driverin ohjaamaan 1 watin teholedejä (350 mA) tai muita 350 mA:n vakiovirralla toimivia ledejä, joiden yhteenlaskettu jännite osuu alueelle 40-80 V ja teho ei ylitä 28 wattia. Yhdellä säätimellä voi ohjata useita drivereita. Käyttöjännite 230 V. Vakioulostulovirta 350 mA, ulostulojännite 40-80 VDC. Tehonkesto 18 W. Mitat 250 x 25 x 20 mm.



1-2 days
1_10V_700
Paino: g

Led-driver 1-10 V ohjaukselle, 700 mA, 31 W

Suoraan verkkovirtaan tuleva driver toimii yhtä hyvin myös ilman himmennystä, mutta voit käyttää sähkökalustesarjasi 1-10 voltin säädintä ja liittää tämän driverin ohjaamaan 3 watin teholedejä (700 mA) tai muita 700 mA:n vakiovirralla toimivia ledejä, joiden yhteenlaskettu jännite osuu alueelle 20-45 V ja teho ei ylitä 31 wattia. Yhdellä säätimellä voi ohjata useita drivereita. Käyttöjännite 230 V. Vakioulostulovirta 700 mA, ulostulojännite 20-45 VDC. Tehonkesto 31 W. Mitat 250 x 25 x 20 mm.



1-2 days
1-10_1CH700
Paino: g

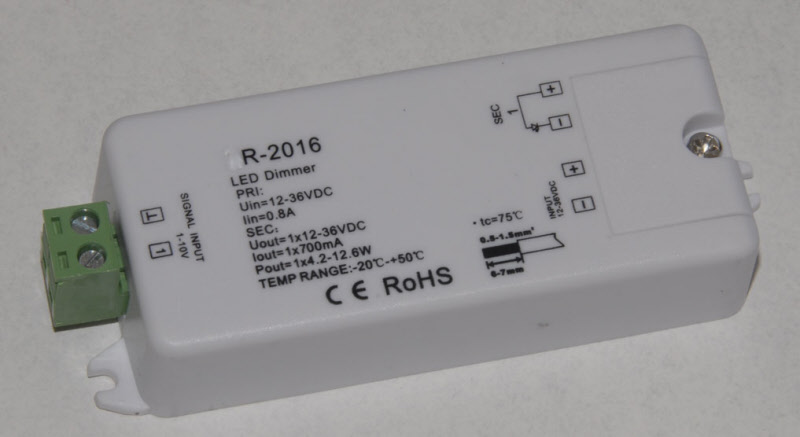

Led-driver 1-10V ohjauksella, 700 mA, 1-kan.

Voit käyttää sähkökalustesarjasi 1-10 V säätimiä ja liittää  tämän himmentimen ohjaamaan 3 watin teholedejä (700 mA). Yhdellä säätimellä voi ohjata useita himmenninyksiköitä. Vakioulostulovirta 700 mA, käyttöjännite 12-36 VDC. Tehonkesto jännitteestä riippuen 8.4 - 25.2 W. Mitat 100 x 40 x 20 mm.

(Oikea kuva tulossa)

1-2 days
1-10_4CH350
Paino: g

Led-driver 1-10V ohjauksella, 350 mA, 1 x 4-kan.

Voit käyttää sähkökalustesarjasi 1-10 V säätimiä ja liittää  tämän himmentimen ohjaamaan 350 mA:n (1 watin teholedejä). Kaikkia neljää kanavaa ohjataan yhdellä 1-10 voltin säätimellä. Vakioulostulovirta 350 mA, käyttöjännite 12-36 VDC. Tehonkesto jännitteestä riippuen 4 x 4.2 - 12.6 W. Mitat: 200 x 50 x 20 mm





1-2 days
1-10_4x4_350
Paino: g

Led-driver 1-10V ohjauksella, 350 mA, 4 x 4-kan.

Voit käyttää sähkökalustesarjasi 1-10 V säätimiä ja liittää  tämän himmentimen ohjaamaan 350 mA:n (1 watin teholedejä). Jokaista neljää kanavaa voi ohjata erikseen omalla säätimellä. Vakioulostulovirta 350 mA, käyttöjännite 12-36 VDC. Tehonkesto jännitteestä riippuen 4 x 4.2 - 12.6 W. Mitat: 200 x 50 x 20 mm





1-2 days
1-10_4CH700
Paino: g

Led-driver 1-10V ohjauksella, 700 mA, 1 x 4-kan.

Voit käyttää sähkökalustesarjasi 1-10 V säätimiä ja liittää  tämän himmentimen ohjaamaan 700 mA:n (3 watin teholedejä). Kaikkia neljää kanavaa ohjataan yhdellä 1-10 voltin säätimellä. Vakioulostulovirta 700 mA, käyttöjännite 12-36 VDC. Tehonkesto jännitteestä riippuen 4 x 8.4 - 25.2 W. Mitat: 200 x 50 x 20 mm





1-2 days
1-10_4x4_700
Paino: g

Led-driver 1-10V ohjauksella, 700 mA, 4 x 4-kan.

Voit käyttää sähkökalustesarjasi 1-10 V säätimiä ja liittää  tämän himmentimen ohjaamaan 700 mA:n (3 watin teholedejä). Jokaista neljää kanavaa voi ohjata erikseen omalla säätimellä. Vakioulostulovirta 700 mA, käyttöjännite 12-36 VDC. Tehonkesto jännitteestä riippuen 4 x 8.4 - 25.2 W.  Mitat: 200 x 50 x 20 mm
